AUVIX Pack

Программный комплекс управления и пакет дополнительных драйверов для контроллеров “Digibird UniManager”.

документация обновлена 08.4.2026

Доступен с версии 1.3.76

Описание

Программный комплекс управления и пакет дополнительных драйверов AUVIX Pack разработан ООО «Аувикс» и может использоваться совместно с ПО iRidium Studio или автономно.

Комплекс AUVIX Pack поставляется с контроллером DigiBird UniManager и не требует отдельной установки. Он готов к работе сразу после включения и загрузки контроллера.

Настройка оборудования

Настройка оборудования по средствам Web interface:

• http://ip_адрес_контроллера
• Логин/пароль по умолчанию admin/admin

Работа в IRidi Studio

Драйвер (Network) AUVIX Pack можно добавить только в серверный проект. В один серверный проект может быть добавлен лишь один драйвер “AUVIX Pack”.

Network добавляется через общую библиотеку драйверов:

1 Создайте новый серверный проект.

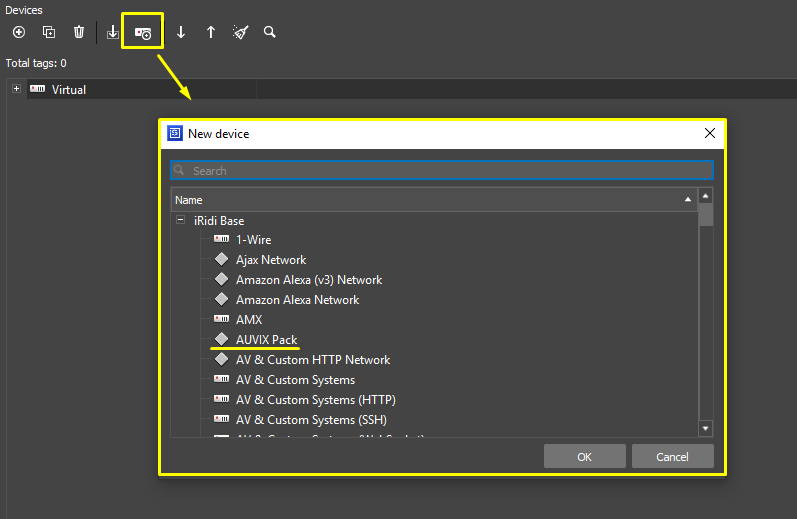

2 В созданном проекте на вкладке Devices добавьте драйвер AUVIX Pack.

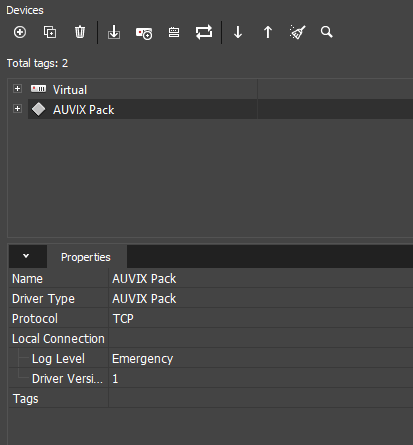

3 Укажите настройки подключения драйвера:

• Name - Имя драйвера AUVIX Pack
• Driver type - Тип драйвера, AUVIX Pack (не редактируемое)
• Protocol - Протокол драйвера, TCP (не редактируемое)
• Log Level - Уровень логирования (Emergency - значение по умолчанию)
• Driver Version - Версия драйвера, 1 (не редактируемое)

Параметры нетворка не определяются файлами импорта

4 Далее необходимо синхронизировать драйвер: автоматически или импортировать файл вручную (см. разделы Автоматическая синхронизация AUVIX Pack и Экспорт\Импорт устройств)

Есть два способа запустить синхронизацию:

1. При нажатии на кнопку из панели управления:

• Import AUVIX Pack devices - импорт драйвера сторонних разработчиков

• Sync AUVIX Pack devices - автоматическая синхронизация драйвера сторонних разработчиков

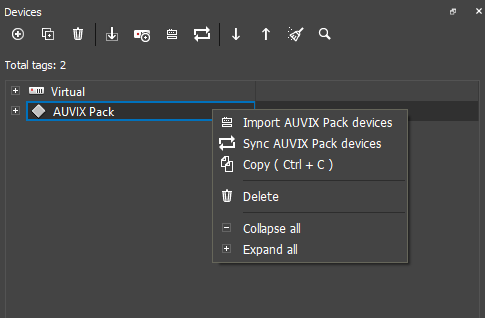

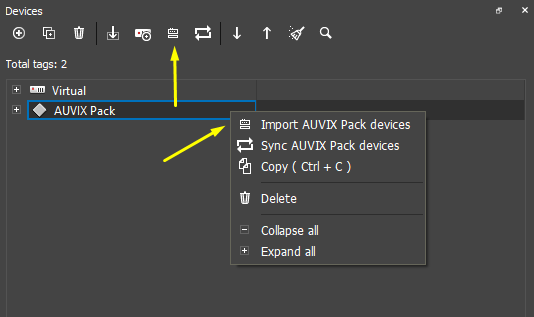

2. При нажатии ПКМ вызвать контекстное меню нетворка:

• Import AUVIX Pack devices - импорт драйвера сторонних разработчиков
• Sync AUVIX Pack devices - автоматическая синхронизация драйвера сторонних разработчиков
• Delete - базовый функционал, вызывает окно подтверждения удаления выбранного нетворка

Есть два способа запустить синхронизацию:

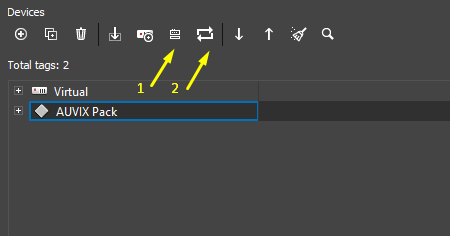

Кнопки в панели управления

Контекстное меню

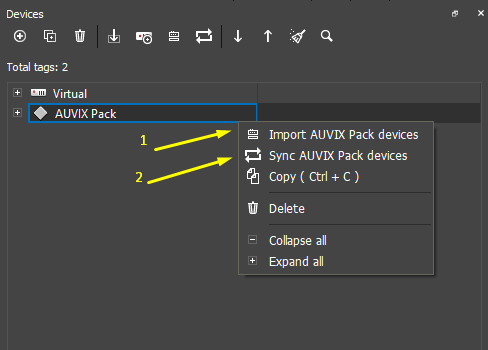

• Import AUVIX Pack devices - импорт драйвера сторонних разработчиков
• Sync AUVIX Pack devices - автоматическая синхронизация драйвера сторонних разработчиков

Автоматическая синхронизация AUVIX Pack

Функция автоматической синхронизации доступна только для контроллеров AUVIX с установленным ПО версии auvixcontrol_digibird_1.7.2.0, auvixcontrol_iridiproav_1.7.2.0 или выше.

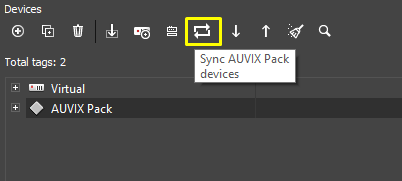

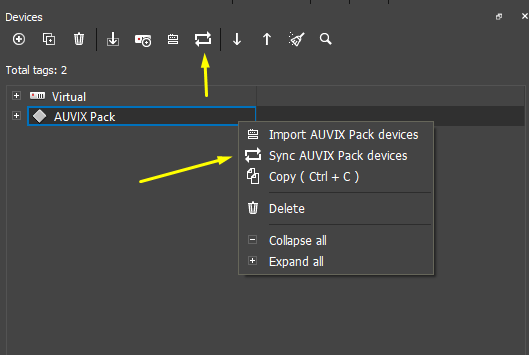

1. Нажмите Sync AUVIX Pack devices из контекстного меню или панели управления

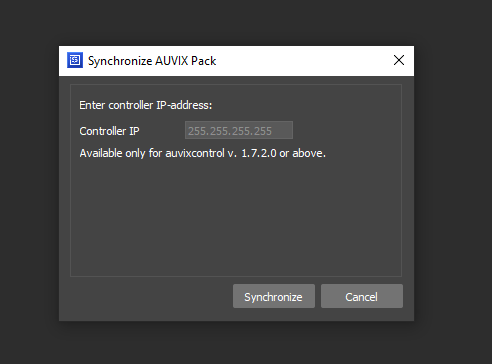

2. Укажите IP-адрес контроллера и нажмите OK.

Во время выполнения в появившемся окне отображается индикатор процесса и текущий этап

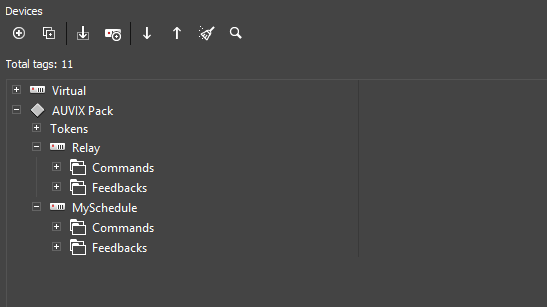

3. При успешной синхронизации в дерево драйвера будут добавлены подустройства с папками команд и фидбэков.

Если вы повторно импортируете обновленный файл сопряжения, то в студию добавятся только новые устройства, а уже имеющиеся останутся без изменений.

Если возникла ошибка:

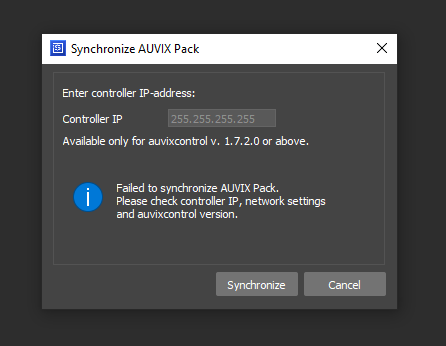

Если синхронизация не удалась (например, неверный IP, нет связи с контроллером или неподходящая версия ПО), в окне появится сообщение об ошибке:

Экспорт\Импорт устройств

Экспортируйте устройства:

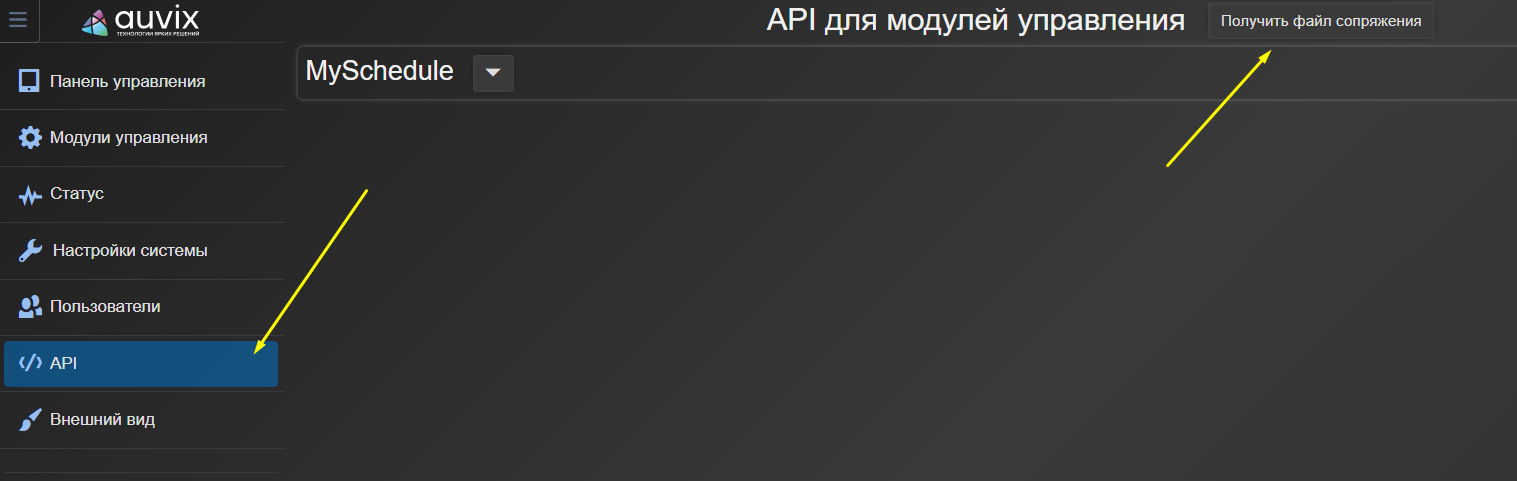

Для добавления устройств в iRidi Studio, необходимо выгрузить файл с заранее настроенными устройствами с веб-интерфейса Auvix. Для этого в меню веб-интерфейса необходимо выбрать вкладку API и нажать на кнопку Получить файл сопряжения

Импортируйте устройства:

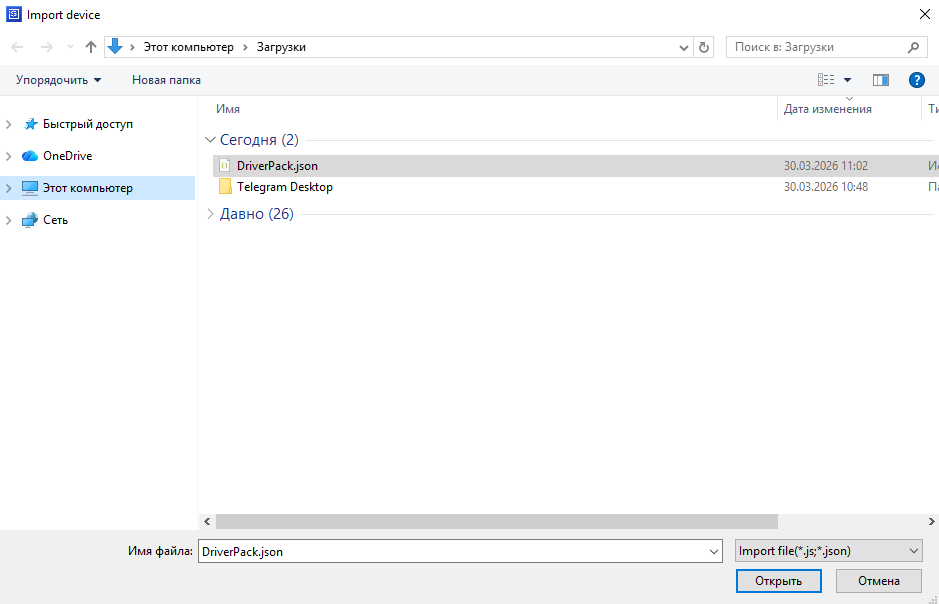

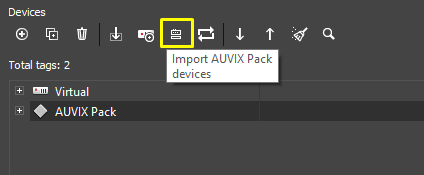

1. Нажмите Import AUVIX Pack devices.

2. Добавьте экспортированный файл.

3. В дерево драйвера будут добавлены подустройства с папками команд и фидбэков.

Если вы повторно импортируете обновленный файл сопряжения, то в студию добавятся только новые устройства, а уже имеющиеся остануться без изменений.

5 Настройки подустройств определяются файлами импорта и имеют постоянные параметры:

Параметр	Описание
Device Type	Тип устройства в системе Auvix по API
Device Name	Имя устройства в системе (настраивается на вкладке Модули управления)
Editable	Флаг возможности редактирования подустройства (добавление, удаление, изменение свойств каналов и фидбеков)

Настройка команд и фидбеков

Все используемые модули должны быть предварительно добавлены и настроены на Web interface. С помощью экспорта файла (см. раздел Экспорт устройств) в драйвер будут добавлены каналы управления и каналы обратной связи. Набор КУ и КОС зависит от устройства.

Соответственно, для каждого пользователя будет индивидуальное дерево драйвера. Ниже описанные параметры - системные параметры iRidi.

Commands

Параметр	Значение	Описание
Value Type	Bool Number Text	Включить/выключить (1/0) Число Текст

Диапазон допустимых значений при типе команд "Number", а также характер, формат и назначение текстовых данных при типе "Text" вы найдёте на странице "API" веб-интерфейса библиотеки управления для соответствующего модуля.

В серверных проектах для команд доступны дополнительные свойства, подробнее по ссылке.

Feedbacks

Параметр	Значение	Описание
Value Type	Bool Number Text	Включено/выключено (1/0) Число Текст

В серверных проектах для фидбеков доступны дополнительные свойства, подробнее по ссылке.

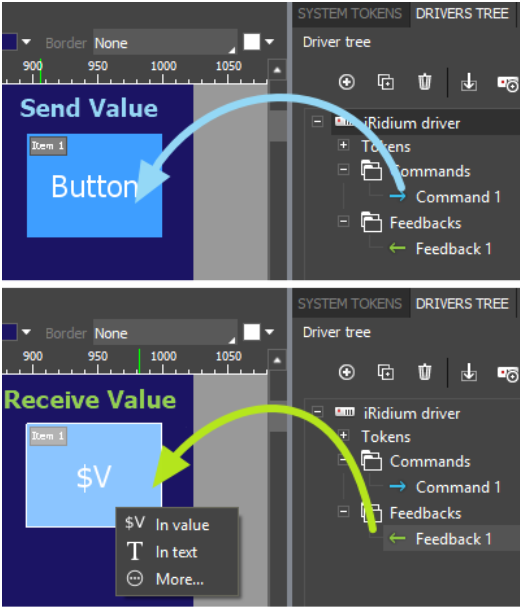

Для управления оборудованием настройте команды (Commands) и каналы обратной связи (Feedbacks). Чтобы отправить команду, перетяните ее на графический элемент и укажите значение (Value), которое необходимо отправить. Чтобы отобразить значение с канала обратной связи, перетащите Feedback на графический элемент, и укажите, каким образом вывести значение (Value).

Подробнее о работе с графическими элементами написано в статье "Типы графических элементов".
